طراحی و محاسبه وال پست ها، تهیه نقشه وال پست از اجزای مهم سازه‌ای در ساختمان‌های بتنی و فولادی هستند که به منظور افزایش مقاومت دیوارهای غیر باربر در برابر نیروهای جانبی، به ویژه نیروهای ناشی از زلزله و باد، مورد استفاده قرار می‌گیرند. این عناصر سازه‌ای معمولاً به شکل ستون‌های کوچک و باریک طراحی شده و در فواصل مشخص در دیوارها نصب می‌شوند تا از تغییر شکل و خرابی دیوارها جلوگیری کنند. اهمیت طراحی دقیق وال‌پست‌ها در افزایش ایمنی، پایداری و دوام ساختمان بسیار زیاد است.
تعریف و کاربرد وال‌پست

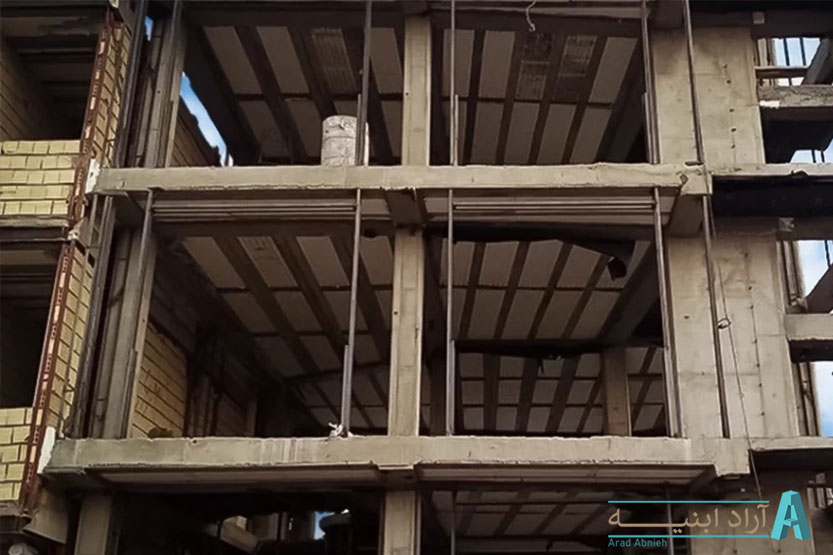

وال‌پست‌ها به ستون‌های کوچک بتنی یا فولادی گفته می‌شود که در طول دیوارهای پیرامونی یا داخلی ساختمان به صورت عمودی قرار می‌گیرند. هدف اصلی آنها جلوگیری از ترک خوردن، کمانش و برش دیوارهای غیر باربر تحت اثر بارهای جانبی است. دیوارهای بدون وال‌پست در برابر نیروهای جانبی ضعیف عمل می‌کنند و ممکن است منجر به خرابی‌های گسترده شوند. قرارداد پیمانکاری ساختمان صفر تا صد را با شرکت ما ببندید و پروژه خود را با موفقیت به اتمام برسانید.
از وال‌پست‌ها معمولاً در ساختمان‌های مسکونی، تجاری و اداری که دیوارهای غیر باربر زیادی دارند، استفاده می‌شود. به خصوص در مناطق زلزله‌خیز استفاده از وال‌پست‌ها از اهمیت ویژه‌ای برخوردار است.
عملکرد وال‌پست‌ها
وال‌پست‌ها نقش ستون‌های کم‌عرضی را بازی می‌کنند که دیوار را به چند بخش تقسیم کرده و از اعمال نیروهای جانبی به صورت یکنواخت بر دیوار جلوگیری می‌کنند. این عناصر، دیوار را در برابر کمانش، برش و ترک خوردگی محافظت می‌کنند و موجب می‌شوند که دیوار بتواند نیروهای جانبی را بهتر تحمل کند. از نظر سازه‌ای، وال‌پست‌ها بارهای جانبی را به تیرها و ستون‌های اصلی منتقل می‌کنند و به این ترتیب تنش‌ها در دیوار به طور موثرتری توزیع می‌شوند. پیمانکاری ساخت و ساز تمامی قوانین مربوط به وال پست را رعایت می کند.
مراحل طراحی وال‌پست
تعیین موقعیت و فاصله وال‌پست‌ها: فاصله بین وال‌پست‌ها بستگی به ارتفاع دیوار، نوع مصالح دیوار، بارهای وارد بر دیوار و ضوابط طراحی دارد. معمولاً فاصله بین 3 تا 5 متر در نظر گرفته می‌شود. در دیوارهای بلندتر یا در مناطق با بارگذاری جانبی بیشتر، فاصله کمتر می‌شود.
محاسبه بارهای وارد بر وال‌پست: وال‌پست‌ها باید بتوانند بارهای جانبی ناشی از باد و زلزله را تحمل کنند. این بارها معمولاً به صورت نیروهای برشی و لنگر خمشی در طول وال‌پست‌ها اعمال می‌شوند. بنابراین، بارهای وارده باید با استفاده از روش‌های تحلیلی یا نرم‌افزارهای سازه‌ای محاسبه شوند.
تعیین ابعاد مقطع وال‌پست: ابعاد مقطع وال‌پست‌ها بستگی به میزان بار وارده و مقاومت مصالح دارد. معمولاً مقطع به صورت مستطیلی در نظر گرفته می‌شود و عرض آن بین 20 تا 40 سانتی‌متر است. ارتفاع وال‌پست برابر با ارتفاع دیوار است.
طراحی آرماتورگذاری وال‌پست: آرماتورهای طولی و عرضی باید بر اساس نیروهای محاسبه شده طراحی شوند. آرماتور طولی برای تحمل نیروی کششی و فشاری و آرماتور عرضی (خاموت) برای جلوگیری از برش و کمانش استفاده می‌شود. میزان و قطر آرماتورها براساس استانداردهای ملی و آیین‌نامه‌ها تعیین می‌گردد. آراد ابنیه بهترین شرکت طراحی نمای ساختمان است بریا اطلاعات بیشتر با ما تماس بگیرید.
کنترل‌های طراحی
- کنترل برش: بررسی اینکه وال‌پست توان تحمل نیروی برشی ناشی از بارهای جانبی را داشته باشد.
- کنترل لنگر خمشی: اطمینان از اینکه وال‌پست مقاومت لازم در برابر لنگر خمشی ایجاد شده را دارد.
- کنترل کمانش: جلوگیری از کمانش وال‌پست تحت اثر بارهای محوری و جانبی.
- کنترل جابجایی: بررسی میزان تغییر مکان وال‌پست و دیوار برای اطمینان از محدود بودن آن.
آیین‌نامه‌ها و ضوابط طراحی
در ایران، طراحی وال‌پست‌ها باید مطابق با آیین‌نامه‌های معتبر مانند مبحث نهم مقررات ملی ساختمان (مبحث 9 – طراحی و اجرای بتن) و آیین‌نامه 2800 زلزله انجام شود. این آیین‌نامه‌ها دستورالعمل‌های جامعی برای محاسبه بارهای زلزله، بارهای باد، انتخاب مصالح، طراحی آرماتورها و نحوه اجرای وال‌پست ارائه می‌دهند.
نکات اجرایی در نصب وال‌پست
- اجرای صحیح آرماتورگذاری و رعایت فاصله پوشش بتن برای جلوگیری از خوردگی آرماتورها.
- استفاده از قالب‌بندی مناسب برای حفظ ابعاد وال‌پست.
- اتصال صحیح وال‌پست به تیرها و ستون‌های سازه برای انتقال نیروها.
- اجرای بتن با کیفیت مناسب و رعایت زمان‌های عمل‌آوری.
اهمیت وال‌پست در افزایش ایمنی ساختمان
با توجه به اینکه دیوارهای غیر باربر به خودی خود قادر به تحمل بارهای جانبی نیستند، وجود وال‌پست‌ها باعث افزایش ظرفیت دیوار در مقابل این بارها می‌شود. این موضوع به ویژه در مناطق زلزله‌خیز حیاتی است چرا که کاهش ترک خوردگی و خرابی دیوارها می‌تواند به حفظ جان ساکنین و کاهش خسارات مالی کمک کند.
وال‌پست‌ها از اجزای کلیدی در طراحی سازه‌های مقاوم در برابر بارهای جانبی محسوب می‌شوند. طراحی دقیق و اجرای اصولی آنها موجب افزایش دوام و ایمنی ساختمان خواهد شد. رعایت نکات طراحی، استفاده از آیین‌نامه‌های معتبر و دقت در اجرای آنها از عوامل مهم در عملکرد مطلوب وال‌پست‌ها است. با توجه به اهمیت بالای این موضوع، مهندسان عمران باید توجه ویژه‌ای به طراحی و محاسبه وال‌پست‌ها داشته باشند تا سازه‌ای ایمن و پایدار ارائه دهند.
طراحی و محاسبه وال‌پست‌ها با دقت و تضمین کیفیت در شرکت آراد ابنیه آذرخش
در دنیای ساخت و ساز امروزی، اهمیت اجرای اصولی و مهندسی دقیق سازه‌ها بر هیچ‌کس پوشیده نیست. یکی از اجزای حیاتی در استحکام دیوارهای ساختمان‌ها، وال‌پست‌ها هستند که نقش بسیار مهمی در افزایش مقاومت در برابر نیروهای جانبی مانند زلزله و باد ایفا می‌کنند. شرکت آراد ابنیه آذرخش با سال‌ها تجربه تخصصی در زمینه طراحی و محاسبه وال‌پست‌ها و مشاوره و طراحی فنی و مهندسی آماده است تا پروژه‌های شما را با بالاترین استانداردهای مهندسی به سرانجام برساند.
تیم مهندسی ما با بهره‌گیری از نرم‌افزارهای پیشرفته و دانش روز دنیا، طراحی وال‌پست‌ها را متناسب با نوع سازه، شرایط جغرافیایی و بارگذاری‌های وارده انجام می‌دهد. ما تضمین می‌کنیم که هر وال‌پست به گونه‌ای محاسبه و اجرا شود که نهایت ایمنی، دوام و صرفه‌جویی در مصالح را به همراه داشته باشد.
مزایای همکاری با آراد ابنیه آذرخش:
- طراحی تخصصی و مهندسی دقیق مطابق با آخرین آیین‌نامه‌های ملی و بین‌المللی
- بهره‌گیری از نرم‌افزارهای معتبر برای تحلیل سازه‌ای
- ارائه نقشه‌های اجرایی جامع و قابل اعتماد
- مشاوره رایگان و پشتیبانی فنی در طول اجرای پروژه
- تضمین کیفیت و کاهش هزینه‌های احتمالی ناشی از خطاهای طراحی
اگر به دنبال تیمی حرفه‌ای و متعهد برای طراحی و محاسبه وال‌پست‌های پروژه‌تان هستید، آراد ابنیه آذرخش بهترین انتخاب شماست. با ما تماس بگیرید تا با تضمین کیفیت و دقت، پروژه شما را به نقطه‌ای امن و مستحکم برسانیم.
